Gehäuse für Bricks und Bricklets

[jan]

sieht doch schon mal ganz gut aus. Die Feinheiten werden auch noch - da bin ich mir sicher

[AuronX]

Anbei ein paar Bilder (leider nur mit dem Handy).



Zum Glück sind heutzutage die Handys besser im Fotografieren als früher die Kameras ^^



Aber schon interessant dieser Ausdruck, sieht fast so aus als wäre das Gehäuse geschlüpft! Was sind das für farblose Fäden?

[luxor]

Aber schon interessant dieser Ausdruck, sieht fast so aus als wäre das Gehäuse geschlüpft! Was sind das für farblose Fäden?



Das sind mini mini Plastik Fäden. Wenn der Drucker z.B. über die Aussparung fährt und nicht druckt wird der Plastik Film wieder in die Düse gezogen. Aber ein kleiner Rest kommt immer raus. Die Fäden kann man aber mit den fingern einfach weg machen.

[Masder]

hi All,



also als erstes Idee sehr gut um gesetzt und sieht wirklich gut aus was hier so gepostet wirt.



@luxor: sieht doch für den ersten test nicht schlecht aus.

und mit ein paar kleinen Anpassungen wirt das bestimmt noch deutlich besser.





mfg masder

[BorgelMorgel]

Servus,



so hab mal Deckel, Boden und Deckel für Servo Brick gemacht. Dabei ist mir ein kleiner Fehler aufgefallen den luxor mit gedruckt hat. Der eine Radius passte nicht, das hab ich jetzt noch angepasst. Also wenn luxor Boden und Deckel druckt passt das nicht zu dem schon gedruckten Gehäuse, leider. Daher stell ich die STL Datein noch mal neu rein.



Hab mal einen Stapel gebaut, bestehend aus DC, Servo und Stepper Brick. Oben der Servo Brick mit einem angepassten Deckel. Die Verbindung hab ich auch mit eingebaut.

[BorgelMorgel]

Hier die STL Datein und ein Bild vom Servodeckel.

Boden.stl

Deckel.stl

Brick_40x40_Stepper_Gehaeuse.stl

[The_Real_Black]

Das sind mini mini Plastik Fäden. Wenn der Drucker z.B. über die Aussparung fährt und nicht druckt wird der Plastik Film wieder in die Düse gezogen. Aber ein kleiner Rest kommt immer raus. Die Fäden kann man aber mit den fingern einfach weg machen.

Wenn die Aussparungen so gedruckt wurden ist das auf jeden Fall toll zu wissen oder wurde da etwas rausgebrochen oder so?

[luxor]

Die Aussparungen wurden so gedruckt. Hat mich auch gewundert dass das so gut geklappt hat.



Leider hab ich das Gehäuse auf der Arbeit liegen lassen

[luxor]

So alle drei Teile werden grade gedruckt.



[BorgelMorgel]

Cool, da freu ich mich schon auf das Ergebnis.



Hast du eigentlich noch was ändern müssen?

[luxor]

Nein geändert hab ich erst mal nichts. Dadurch kommt es aber zu Fehlern, daher werde ich wohl noch was ändern müssen.

[luxor]

Teile sind alle fertig passen aber nicht auf ein andere. Was für Toleranzen hast du eingeplant?



[BorgelMorgel]

Mist, das wird vermutlich zu knapp bemessen sein. Glaube 0,05 oder 0,1. Passt der Brick rein? Was sind gute Maße für deinen Drucker? Also wie fein kann ich das planen (1 /0,5 / 0,25 ). Da mach ich die Gehäuseteile etwas größer um dann die Druckbreite zu berücksichtigen.



Bei den Aussparungen hab ich 0,5mm als Tiefe gewählt.

[luxor]

Das Brick liegt zu hause das Teste ich nachher.

So ein Halber Millimeter Toleranzen sollte passen auf jeder Seite.

[BorgelMorgel]

Ok, da mach ich 0,5mm Toleranz. Ist natürlich ne ganze Menge, aber dann passt das. Mit der Höhe könnte es Probleme geben weil die Bricks + Brickverbinder so ein komisches Maß hatten. Da bin ich glaube auf irgendwas mit ...,75mm gekommen.



Passen die Radien, also konnte der das alles drucken? Gab es noch an anderen Stellen Probleme?



Gruß

[Nic]

@BorgelMorgel

Die BoardToBoard-Connectoren für oben gibt es nur in 6.35 bzw. 12.35mm Höhe (unten immer 4.85mm), wobei die Brick-Platinen unterschiedliche Höhe zu haben scheinen. Sonst kann ich mir die Gesamthöhe von Servo, Master, IMU a 16mm bzw. bei Stepper und DC zu 17mm nicht anders erklären.



Servo hat aber den 12.35er, Master und IMU den 6.35er Connector. Wobei Stepper und DC nur den 12.35er Connector haben



PS: Ansonsten muss ich sagen, verdient Eure Arbeit hier große Anerkennung

[Bralph]

Ich hab die *.stl Dateien der Bodenplatte, des Deckels und es Stepperbricksgehäuse auf einem professionellen 3D-Druckers ausgedruckt. Die Gehäuseteile passen bei mir perfekt aufeinander. Der Stepperbrick ließ sich jedoch nur mit leichter Gewaltanwendung in das Gehäuse drücken.

Das zweite Problem sind die Aussparungen für die Brickletanschlüsse. Mein Brickletstecker ist leider etwas breiter als die Aussparung und lässt sich somit nicht anstecken (außer man feilt die zwei Ohren weg).

Ansonsten passte alles perfekt und sieht auch toll aus. DANKE



[luxor]

m professionellen 3D-Druckers



Was für einen hast du da?



Ich hab Freitag noch festgestellt das mein Drucker wohl nicht ganz sauber Kalibriert ist. Ich hab eine Abweichung von ca. 0,4 mm. Das werde ich die Tage mal lösen das Problem.

[Bralph]

Upps, die Stecker passen mit etwas Gewaltanwendung doch. Das Problem ist, dass auf der Platine die Buchsen nicht ganz exakt positioniert sind (wahrscheinlich Fertigungstoleranzen des Bestückers).

@ luxor

Unsere Hochschule hat einen Objet30 Pro (Genauigkeit so 0.1 mm)



[luxor]

Sehr schick! Leider zu teuer für zu Hause

Was kostet da ein Gehäuse an Material Kosten?

[BorgelMorgel]

Sehr schön das die Richtiung schon stimmt. Mir ist auch aufgefallen das die Anschlüsse manchmal etwas abweichen, weil der Bestücker nicht so genau arbeitet. Im gewissen Rahmen kann ich das berücksichtigen. Manchmal sind die Abweichungen aber schon gewaltig.



@Bralph Könntest du mal ein paar Bilder von den Teilen reinstellen?



Ich werde die Woche noch mal einiges Nacharbeiten und neue Datein erzeugen. Hoffe das es dann besser passt.

[Bralph]

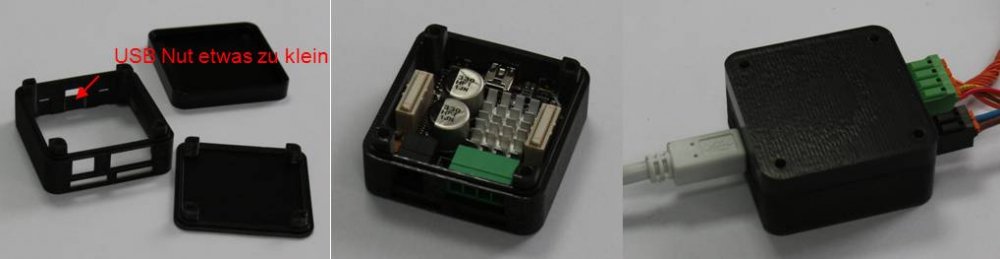

Die Gehäusefotos (leider etwas schlecht belichtet)…

@luxor: Kosten muss ich noch nachfragen

[Bralph]

Lieber BorgelMorgel könntest du die Gehäusedateien in einem anderen Format ins Forum stellen damit wir die Formen noch etwas bearbeiten können (z.B: *.stp, *.dwg oder *.dxt). Unser Programm ist Solid edge. Wir würden das Gehäuse soweit anpassen dass die Platine gut reinpasst.

[The_Real_Black]

Sieht nett aus. Ich brauch einen 3D Drucker... was haltet ihr von dem Markerbot Replicator™ 2? Dieser Druckt mit PLA (wie Luxor auch oder?) 1kg kostet 48$ ist dies günstig oder teuer und wie weit kommt man damit wenn man damit etwas druckt?

[borg]

Bei Shapeways ist man bei rund 25€ für die drei Teile die Bralph gedruckt hat. Finde ich ganz schön teuer. Ich hab mal angefragt was es kosten würde Formen machen zu lassen für dieses System.



Wir bräuchten ja im Prinzip eine Form für jedes Brick, einen Deckel, einen Boden und zwei Teile pro Bricklet. Ich hab die schlimme Befürchtung, dass man sich für die Formen ein hübsches kleines Eigenheim kaufen könnte .



Eine andere Frage: Was würdet ihr für Gehäuse dieser Art zahlen? Also je exakt passend für jedes Brick/Bricklet, stapelbar, festschraubbar, Option für Unterteil für Hutschiene usw. Also die "absolute Profilösung".
