Gast tinkernoob Geschrieben June 4, 2012 at 19:05 Geschrieben June 4, 2012 at 19:05 Hi, bin vor ein paar Tagen auf Tinkerforge gestossen und direkt angefixed Hab auch mit Arduino experimentiert...allerdings stört zuviel Löten und so richtig "Plan" habe ich nicht von elektronischen Schaltungen. Programmieren hingegen kann ich als Informatiker. Aber zu meiner Frage: Ich würde gern eine Kamera auslösen mit dem Tinkerforge. Dachte mir "Ok, kabelauslöser aufschneiden,an ein brick und go"... geht das denn so "einfach" ? Folgende Doku habe ich zu dem Auslöserkabel und zu der Pinbelegung gefunden. Meine Frage ist: Kann ich sowas mit Tinkerforge machen ? Kann ich die benötigten Werte auf das Kabel "schreiben" und so die Kamera auslösen ? Als 2. würde ich gern ein Magentventil öffnen und schliessen. Das müsste ja auf die selbe Weise gehen,oder ? Würde mich echt freuen wenn positive Rückmeldung kommt,dann bestelle ich direkt Zitieren
AuronX Geschrieben June 4, 2012 at 19:10 Geschrieben June 4, 2012 at 19:10 Folgende Doku habe ich zu dem Auslöserkabel und zu der Pinbelegung gefunden. Bin nur ich das oder fehlt das "folgende"? Zitieren
Gast tinkernoob Geschrieben June 4, 2012 at 19:10 Geschrieben June 4, 2012 at 19:10 Au weia.... Sorry! http://doc-diy.net/photo/eos_wired_remote/ Zitieren
jan Geschrieben June 4, 2012 at 19:20 Geschrieben June 4, 2012 at 19:20 Bei den meisten Auslösern kannst du das Relaisbricklet nehmnen. Ein Relais für Focus eins für Shutter. So hab ichs für meine Sony gemacht. Zitieren
Gast tinkernoob Geschrieben June 4, 2012 at 19:21 Geschrieben June 4, 2012 at 19:21 Ok, in die Richtung gucke ich mal. ich nehme mal an für ein Magnetventil mache ich dann das gleiche ?! Komme ich dann vielleicht echt mal ohne Löten aus ?! Das wäre ja super Zitieren
jan Geschrieben June 4, 2012 at 19:24 Geschrieben June 4, 2012 at 19:24 Mit dem Magnetventil mal bitte hier mit beachten: http://www.tinkerunity.org/forum/index.php/topic,241.msg1262.html Zitieren
Gast tinkernoob Geschrieben June 4, 2012 at 19:25 Geschrieben June 4, 2012 at 19:25 Oha,ist wohl doch nicht so "Lego einfach" wie ich dachte Zitieren
ThomasKl Geschrieben June 4, 2012 at 19:34 Geschrieben June 4, 2012 at 19:34 Also wenn ich dass auf die schnelle Richtig sehe, stellt die Kamera die Spannung zur Verfügung und du musst nur die richtigen Enden kurzschließen damit was passiert. Dazu nimmt man typischerweise ein Relay wobei die, die es von TF gibt https://shop.tinkerforge.com/bricklets/dual-relay-bricklet.html vermutlich zu dick sind, da es beim Elektronikfachhändler deines Vertrauens billigere Alternativen Stichwort: Reedrelay Die Relays werden dann mit einem IO4 Bricklet oder ähnliches (analogout/io16) an und ausgeknipst. Ein Magnetventil stellt in der Regel seinen Strom nicht zur Verfügung, da muss man schauen welche Anforderungen das Ventil hat, also welche Spannung es benötigt und wie viel Strom es dabei zieht, dass kann unter Umständen schon ganz schön viel sein. Zitieren
Gast tinkernoob Geschrieben June 4, 2012 at 19:37 Geschrieben June 4, 2012 at 19:37 Ok, das mit dem Relais verstehe ich schonmal (glaube ich )... Zu dem Magnetventil: Klingt vielleicht groß...aber ist eigentlich eher klein gedacht... Ziel ist es damit einen Wassertropfen zu "generieren"...sowas kann dann doch eigentlich nicht so viel ziehen ,oder ?! Zitieren
jan Geschrieben June 4, 2012 at 19:54 Geschrieben June 4, 2012 at 19:54 Kannst du uns deine Kamera nennen? Dann kann man evtl. etwas mehr sagen. Also erst den IO-Bricklet schalten um damit Reedrelais zu schalten, die dann die Kamera auslösen, mmmhhh... dann doch gleich das Relaisbricklet schalten und gut ist, da ist auch nix mit löten - nur zusammenstecken. Und auch mal das Magnetventil nennen, dann kann man dazu bestimmt auch noch was sagen. Zitieren
Gast tinkernoob Geschrieben June 4, 2012 at 20:11 Geschrieben June 4, 2012 at 20:11 Ich selbst habe ne Canon 50D...sollte von der 40D in dem Link sich nicht unterscheiden. Würde das ganze aber auch mal an ne Nikon Adaptieren wollen...dafür finde ich dann sicher auch noch Doku. Ich muss mir die Bilder in dem Link mal genauer anschauen... noch fällt mir schwer daraus zu lesen dass ich zb "nur kurzschliessen" muss... da ist noch Lernen gefragt, Zum Thema Magnetventil habe ich das hier gefunden: http://www.t-braeuning.de/index.php?ste=setup Zitat: "...handelt es sich um handelsübliche 12V DC Magnetventile, sie werden bei diversen Auktionen oft als "Kettenöler" angeboten." Kannst du mit den Infos irgendwas anfangen ?! *hoff* PS: Grade nochmal gelesen...ok,das "Kurzschliessen" bei dem Klinkenstecker verstehe ich jetzt...bei der 50D und dem anderen Connector scheint das System ja aber ein anderes zu sein... Zitieren
ThomasKl Geschrieben June 4, 2012 at 20:22 Geschrieben June 4, 2012 at 20:22 PS: Grade nochmal gelesen...ok,das "Kurzschliessen" bei dem Klinkenstecker verstehe ich jetzt...bei der 50D und dem anderen Connector scheint das System ja aber ein anderes zu sein... So wie ich das Verstanden habe nicht. Er hat nur mit den gepunkteten Linien das Gehäuse der Kamera markiert und dann aufgezeichnet wie er sich den Stromkreis innerhalb vorstellt bzw wie der Fokus/Blenden Knopf an der Kamera eingreift. Zitieren
Gast tinkernoob Geschrieben June 4, 2012 at 20:35 Geschrieben June 4, 2012 at 20:35 Da hast du recht.. "The electrical circuit behind the connector equivalent to the xxxD types." Ich glaube ich muss mir jetzt mal die genaue Funktionsweise eines Relais anschauen. Damit würde ich ja dann das "kurzschliessen" wohl realisieren. Das scheint für mich aber wohl "machbar". Muss ich nur noch das VentilThema lösen Danke schonmal echt für eure Hilfe bis hier Zitieren
ThomasKl Geschrieben June 4, 2012 at 21:00 Geschrieben June 4, 2012 at 21:00 ein Relay ist im Prinzip nur ein Schalter und anstatt von einem Knopf zum draufdrücken hat er zwei Pinne an die man eine Spannung anlegt um zu schalten. insgesamt sind es also im einfachsten fall 4 Pinne zwei an die man Spannung anlegt und zwei die kurzgeschlossen werden. Das ganze gibt es dann auch als Wechselschalter oder Öffnungsschalter (bei Spannung kurzschluss öffnen) Zitieren
Gast tinkernoob Geschrieben June 4, 2012 at 21:43 Geschrieben June 4, 2012 at 21:43 Klingt gut. Dann komme ich ja mit einem Master Brick und dem Dual Relay Bricklet schonmal etwas weiter... Ich glaub ich muss morgen mal was bestellen um erste Erfahrungen zu sammeln Zitieren
Nic Geschrieben June 5, 2012 at 07:23 Geschrieben June 5, 2012 at 07:23 Muss man alles selber machen... Paul und ich hatten vor einigen Tagen einen Thread bezgl. Kameraschlitten und Paul hat dazu einen ausf. Wiki-Eintrag gemacht, einige der hier beteiligten Teilnehmer haben m.E. diesen Thread auch verfolgt. Es ging auch um Kameraauslösung: Bitte mal unter Projekte den Thread aufrufen, da steht alles hübsch aufgelistet: Statt einem Relay den Analog-Out-Bricklet (auf 0v einstellen) nehmen, wenn man unbedingt basteln will, dann den IO4-Bricklet plus Optokoppler. Das ist jetzt nicht euer Ernst dem guten Mann ein Relay zum Schalten von bis 250V zu empfehlen, um eine Digitalkamera auszulösen !? http://www.tinkerunity.org/forum/index.php/topic,40.msg314.html#msg314 http://www.tinkerunity.org/forum/index.php/topic,462.msg2528.html#msg2528 Zitieren
jan Geschrieben June 5, 2012 at 08:15 Geschrieben June 5, 2012 at 08:15 Naja, das Relaisbricklet ist ja da, warum noch basteln und lösten, wenn es schnelle gehen soll. Und funktionieren wird es definitv 100% damit. Selbst das Magnetventil wird mit dem Relais funkionieren. Zitieren
Gast tinkernoob Geschrieben June 5, 2012 at 08:29 Geschrieben June 5, 2012 at 08:29 Mal rein aus Interesse: Bei der Kamera habe ich die Stromversorgung ja eh von der Cam... Und schalte dann mit dem Releais. Soweit ok. Aber bei nem Magnetventil braucht das Ventil an sich doch auch noch Strom,oder ?! Nehme ich die dann von einem anderen Bricklet ? (Hoffe die Frage war nicht Zu dämlich ) Zitieren

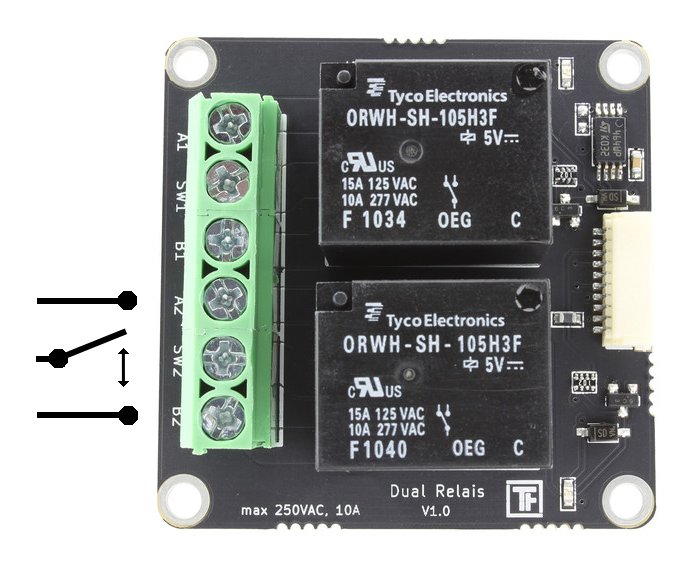

jan Geschrieben June 5, 2012 at 08:47 Geschrieben June 5, 2012 at 08:47 Das Relais hat drei Ausgänge. siehe Zur Kamera: erstes Relais: oben: leer mitte: Kontakt von der Kamera, Masse unten: ein Kontakt zur Kamera, Focus zweites Relais: oben: leer mitte: Kontakt von der Kamera, Masse unten: Kontakt zur Kamera, z.B. Shutter zum Ventil oben: leer mitte: 12V rein unten: zum Ventil an den +Pol Zitieren
Gast tinkernoob Geschrieben June 5, 2012 at 11:03 Geschrieben June 5, 2012 at 11:03 Super Jan! Danke dafür,das hat mir echt geholfen. Ein Kollege gab grade zu bedenken dass Relais einen so.g. "Prellwert" haben... Wie sieht das denn bei diesem aus ?! Er hatte die Befürchtung dass dann jedesmal beim Schalten die Kamera 5 mal auslöst... Zitieren
jan Geschrieben June 5, 2012 at 11:52 Geschrieben June 5, 2012 at 11:52 Ich würde jetzt mal behaupten, die Kamera ist "träger" als das Prellen. Bei mir mit meiner sonyAlpha 350 gibts da keine Probleme. Relais schaltet -> Kamera macht ein Bild. Zitieren
Wumpus Geschrieben June 5, 2012 at 11:58 Geschrieben June 5, 2012 at 11:58 Wäre es nicht einfacher und zuverlässiger, die Kamera direkt per USB fernzusteuern? Zitieren
luxor Geschrieben June 5, 2012 at 12:55 Geschrieben June 5, 2012 at 12:55 Guck dir das mal an für Linux http://gphoto.org/doc/remote/ Das mach ich mit meiner Eos auch. Zitieren
Paul Geschrieben June 5, 2012 at 14:55 Geschrieben June 5, 2012 at 14:55 Guck dir das mal an für Linux http://gphoto.org/doc/remote/ Das mach ich mit meiner Eos auch. Ist immer die Frage, welches Aufgabe gelöst werden soll. Mir stellt sich die Frage auch gerade und ich werde wohl die Relais (oder Optokoppler + IO) Variante implementieren. Der Grund dafür liegt in der Anwendung, bei mir läuft die Kamera über einen längeren Weg (>2m), ich müsste also ein USB Kabel über die ganze Strecke mitführen (unpraktisch, da schweres Kabel), oder ich führe ein paar dünne "Telefondrähte" zur Kamera die sich leichter mitführen lassen. Zitieren
