TF Kameraschlitten


Recommended Posts

Hallo Jan,



den Schlitten haben wir mittlerweile zerlegt. Für das Kit, dass in Zukunft kommen soll sind wir dazu übergegangen mehr mit Kunststoffteilen zu arbeiten, da diese den Zusammenbau sehr vereinfachen.



Der Aufbau ist aber prinzipiell ähnlich. Du hast im wesentlichen je ein Profil, ausgestattet mit 4 Rollen. Die Profile sind so um das Profil auf dem geschoben wird angeordnet, dass 2 Rollen oben, 2 Rollen rechts, 2 Rollen links und 2 Rollen unter diesem Profil sind.



Ich habe dir mal Fotos vom aktuellen Kit verlinkt.



Wagen

Wagen

Wagen

Wagen



Grüße,



Bastian

Link zu diesem Kommentar
Share on other sites

Hallo Jan,



ja, damit experimentieren wir zur Zeit. Die Gewindestange hatten wir einfach über eine Mutter mit dem Wagen befestigt. Die Mutter haben wir dazu eingeklemmt. Das war aber erstmal nur die Prototypenfassung.

Zahmriemen und Zahnräder kannst du z.B. als Ersatzteil für 3D Drucker kaufen. Ebay ist da eine Anlaufstelle.



Grüße

Link zu diesem Kommentar
Share on other sites

Mir ging es auch darum wie ihr die Gewindestange befestigt hab

Ich vermute, ihm geht es mehr um die Adaption der Gewindestange oder Spindel an die Motorwelle, dazu nimmt man in der Regel Kupplungen (http://www.igus.de/wpck/2371/drylin_trapezgewindemutter) die am Zapfen der Spindel und Motorwelle befestigt werden: http://www.igus.de/wpck/8319/Trapezoidal_threaded_spindle_with_tap

Wo kann ich günstig den Zahnriemen und passende "Zahnräder" bekommen.

Sehr gutes Sortiment hat Maedler: https://www.maedler.de/product/1643/zahnriemenraeder-zahnriemen-und-zubehoer



Link zu diesem Kommentar
Share on other sites

  • 2 weeks later...

Hallo. Das mit der Gewindestange ist so ein Problem!!! Bei einem längeren System (1,5 Meter) hängt die Gewindestange durch und es gibt einen sehr unruhigen lauf. Ich habe das Ganze mit einem GT2 Riemen gelöst.



Hier habe ich noch mal meinen Stand zu meinem Projekt vorgestellt.



http://www.sofahocker.net/?p=198

Link zu diesem Kommentar
Share on other sites

Servus

Nachdem ich auch einen Slider gebaut habe, möchte ich hier auch meinen Senf dazu abgeben  ;)



Das mit der Gewindestange ist so ein Problem!!! Bei einem längeren System (1,5 Meter) hängt die Gewindestange durch und es gibt einen sehr unruhigen lauf. Ich habe das Ganze mit einem GT2 Riemen gelöst.



Eine Gewindestange wird in solchen Geräten nie verbaut, weil diese Gewinde in erster Linie dazu gedacht Teile miteinander zu verbinden und auf Grund der Steigung eine zu große Selbsthemmung hat. Man verpulvert sozusagen einen Großteil der Energie um die Selbsthemmung des Gewindes zu überwinden.



Wenn schon Gewindestange, dann Trapetzgewinde oder auch Bewegungsgewinde genannt. Dieses hat genau den Zweck ein Teil von Punkt A nach Punkt B zu bewegen.



Ein Manko sehe ich auch im Kameraschlitten, dieser ist durch Verwendung von Kugellager die auf den elox. Alu Profilen ablaufen sicher sehr laut. Bei Gesprächssituationen im geschlossenen Raum kann dies zu Problemen führen.



Am besten mal meine Version anschauen, da sind ja einige Lösungsansätze zu finden.



Mfg.

Link zu diesem Kommentar
Share on other sites

Hallo ich habe da noch ein paar Fragen oder Anmerkungen.



Das mit den Rollen an 3 Seiten der Schiene ist ein tolle Idee, an der ich auch schon gearbeitet habe. Wenn ich aber eine lange Schiene habe, muss diese aber mit Stützen regelmäßig stabilisiert werden. Wie werden dann die Stützen an der Schiene befestigt?



Hier mal eine kleine Grafik....



http://1drv.ms/1wNYhQF



Ich habe dir mal Fotos vom aktuellen Kit verlinkt.



Wagen

Wagen

Wagen

Wagen



Grüße,



Bastian

Link zu diesem Kommentar
Share on other sites

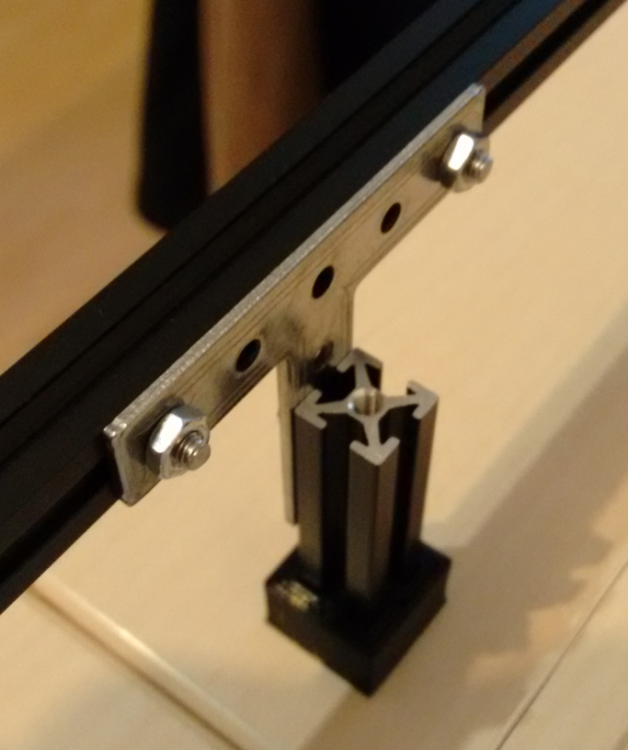

Ich habe die Stützen einfach mit einem T-Profil befestigt. Damit bleiben 2 Seiten der Führungsschiene ganz frei. Die Schrauben für die Stütze am T-Profil zeigen zwar in die Laufrichtung der Rolle, aber die hat dennoch ausreichend Platz.



Nachtrag: meine Laufrollen sitzen oben, unten und außen. Die unteren bringe ich zuletzt an, um die Wagen zu fixieren (danach bekomme ich den ja nicht mehr ab).
