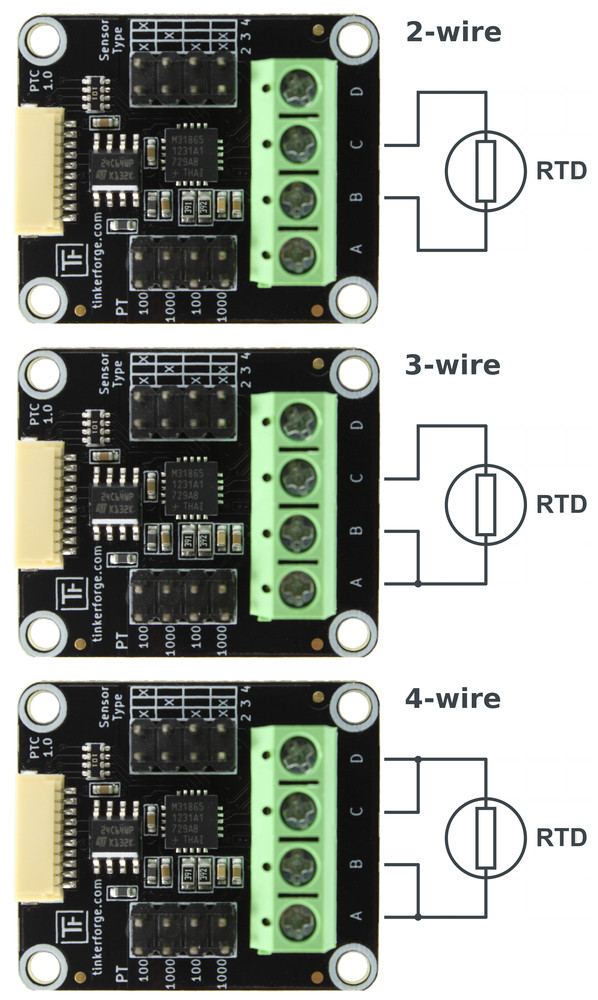

jax Geschrieben January 20, 2014 at 15:05 Share Geschrieben January 20, 2014 at 15:05 Hallo zusammen, spielt es eine Rolle wie ich die Drähte eines 4-Wire PT1000 Sensors an das PTC Bricklet anschliesse? Mein Sensor hat 2 Rote und 2 Weisse Anschlüsse. Hier ist das Anschlussschema von Tinkerforge: http://www.tinkerforge.com/de/doc/_images/Bricklets/bricklet_ptc_connectivity_1000.jpg Mir ist schon klar, dass es sich lediglich um einen Widerstand handelt, deshalb. Ich habe momentan einfach die zwei weissen Drähte bei A und B, und die zwei roten bei C und D eingesteckt. Bin mir nicht sicher ob das so korrekt ist. Dazu auch die 4-Leiter Schaltung auf Wikipedia betrachten rechts im Kasten: http://de.wikipedia.org/wiki/Widerstandsthermometer Beste Grüsse und danke für die Hilfe! Gabe Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
batti Geschrieben January 20, 2014 at 15:35 Share Geschrieben January 20, 2014 at 15:35 Hallo Gabe, sofern die roten am Sensor miteinander verbunden sind und auch die weißen miteinander, dann sollte es egal sein. Du kannst ja einfach mal die Widerstände messen die einen sollten ~Ohm haben und die anderen ~100 bzw 1000 Ohm. Grüße Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
jax Geschrieben January 20, 2014 at 15:39 Autor Share Geschrieben January 20, 2014 at 15:39 hab noch das Datenblatt angeschaut, gerade auf der ersten Seite: 4-Wire Connection. https://github.com/Tinkerforge/ptc-bricklet/raw/master/datasheets/MAX31865.pdf dort ist zwischen 2 Drähten noch ein Cap 10nF for PT1000. Wie kann ich rausfinden zwischen welchen Drähten dieser hängt, oder spielt das keine Rolle? Entschuldige, bin leider Elektrotechnisch nicht optimal gebildet. Grüsse Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
