Zero213 Geschrieben April 10, 2012 at 18:09 Geschrieben April 10, 2012 at 18:09 Hallo Ich habe mir drei Lichtschranken gebastelt die auf 5V und mit einem Transistor laufen. Da ich jetzt euer Bricklet verwenden will und keine Lust habe etwas um zu bauen, habe ich vor meine Lichtschranke mit einem 5V-Netzteil zu betreiben (Basis-Emitter-Kreislauf) und mit dem Bricklet aus zu lesen (Collector-Emitter-Kreislauf). Ich möchte nur sicher gehen, dass alles so geht, wie ich es mir denke. Ich muss dann eigentlich nur alles auf eingang lassen und den Pullup aktiviert lassen, dann sollte das alles so funktionieren, oder? vielen Dank schon mal. ps: Meine Motoren laufen Problemlos mit dem DC Brick, Brickviewer lässt mich aber den Motor in nur eine Richtung drehen. Mit meinem eigenen Code kann ich den Motor aber in beide richtungen drehen lassen, oder? Zitieren
batti Geschrieben April 10, 2012 at 19:29 Geschrieben April 10, 2012 at 19:29 Das IO4 Bricklet ist nur für Spannungen von 3.3V geeignet. Es sind zwar Schutzwiderstände vorhanden, aber empfehlen kann ich das nicht. Nimm bitte die IO16, die kannst du auf 5V einstellen. Im Brickv solltest du den DC Motor auch rückwärts laufen lassen. Zitieren
borg Geschrieben April 10, 2012 at 19:43 Geschrieben April 10, 2012 at 19:43 Wenn du schon eine IO4 hast kannst du denke ich auch einen einfachen Spannungsteiler bauen, so wie hier: http://www.mikrocontroller.net/articles/Datei:Pw_st_5-3.png Das zieht dann natürlich ein bisschen mehr Strom. Zitieren
Zero213 Geschrieben April 10, 2012 at 19:59 Autor Geschrieben April 10, 2012 at 19:59 Hallo Danke erstmal für die schnellen antworten. Funktioniert die Collector-Emitter Leitung nicht bloß wie ein Schalter und ist getrennt von den 5V vom Netzteil? Zitieren
batti Geschrieben April 11, 2012 at 08:02 Geschrieben April 11, 2012 at 08:02 Hi, wenn ich dich richtig verstanden habe, dann wolltest du etwas machen wie in meinem Bildchen dargestellt (habe mal nen optokoppler genommen). Wenn du als "SUPPLY" 3.3V nimmst kannst du ohne Probleme die IO4 nehmen. Wenn du da 5V nehmen musst, dann legst du einen 5V Pullup an den Mikrocontroller Pin (3.3V versorgt) und betreibst ihn dann außerhalb der Spezifikation. Wenn du einen hohen Widerstandswert nimmst, dann sollte er das wohl auch überleben, empfehlen kann ich es dir aber trotzdem nicht Grüße Zitieren

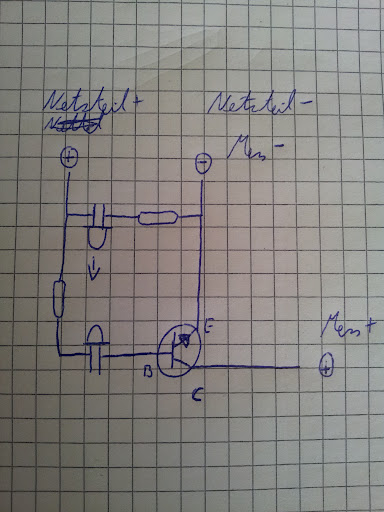

Zero213 Geschrieben April 11, 2012 at 10:44 Autor Geschrieben April 11, 2012 at 10:44 Entschuldigt bitte die Lustige Darstellung So sollte es aussehen: Anhang Zitieren
batti Geschrieben April 11, 2012 at 12:33 Geschrieben April 11, 2012 at 12:33 Ah, ich denke ich weiß jetzt was du vor hast. Ja, das sollte gehen. Einfach "Netzteil-" mit GND auf dem IO-4 Bricklet verbinden und für den Benutzen Port "Input Pullup" einstellen. Grüße Zitieren
Zero213 Geschrieben April 11, 2012 at 12:36 Autor Geschrieben April 11, 2012 at 12:36 puh, das wollte ich hören vielen Dank Zitieren
