yvo Geschrieben October 16, 2023 at 12:21 Share Geschrieben October 16, 2023 at 12:21 Hallo Liste Auf zwei Industrial Digital Out 2 (Version 2.0) Bricklets befinden sich die 4 Ausgänge immer im Zustand High. Auch wenn im brickv alle Ausgänge auf GND gesetzt sind. Wenn ich im Zustand GND im brickv die Spannung an einem Ausgang messe (zum Beispiel Channel 0 gemessen auf GND), messe ich die gleiche Spannung wie am PowerSupply (zum Beispiel 10V). Dies konsequent an allen 4 Ausgängen. Das Umschalten von VCC auf GND über Set Low und Set High macht keinen Unterschied. Nach meinem Verständnis, müsste ich bei GND eine Spannung von 0Volt messen und bei VCC eine Spannung welche identisch mit dem PowerSupply ist, oder? Frage: Habe ich in irgendeiner Art die beiden Industrial Digital Out 2 zerschossen? Oder mache, respektive überlege ich was falsch? Freue mich auf jeden Hinweis. Mit den besten Grüssen, Yvo Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
MatzeTF Geschrieben October 16, 2023 at 12:31 Share Geschrieben October 16, 2023 at 12:31 Du könntest mal einen Blick auf den Schaltplan werfen und die Signale zwischen Optokoppler und OP-Amp messen. Beachte dabei, dass die Reihenfolge der Pins am Optokoppler andersrum laufen als die Ausgangspins. Das Zwischensignal für Channel 0 befindet sich auf der Seite mit dem TF-Logo. Das Beinchen direkt neben dem SMD-Bauteil mit „103“-Beschriftung kannst du mal gegen GND messen. Das Signal sollte invertiert zum Channel 0 Ausgang sein und entweder bei ca. 0,1 V oder 3/4 VCC liegen. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
yvo Geschrieben October 16, 2023 at 13:57 Autor Share Geschrieben October 16, 2023 at 13:57 Salut MatzeTF Vielen Dank für die schnelle Rückmeldung. Als Elektronik-Neuling habe ich versucht den Schaltplan und Deine Beschreibung zu interpretieren und am eingezeichneten Pin gemessen. An diesem Pin (wie auch an allen anderen) habe ich unabhängig von der VCC oder GND-Einstellung jeweils die Spannung vom PowerSupply gemessen. Komische Sache. Was meinst Du? Mit den besten Grüssen, Yvo Zitieren Link zu diesem Kommentar Share on other sites More sharing options...

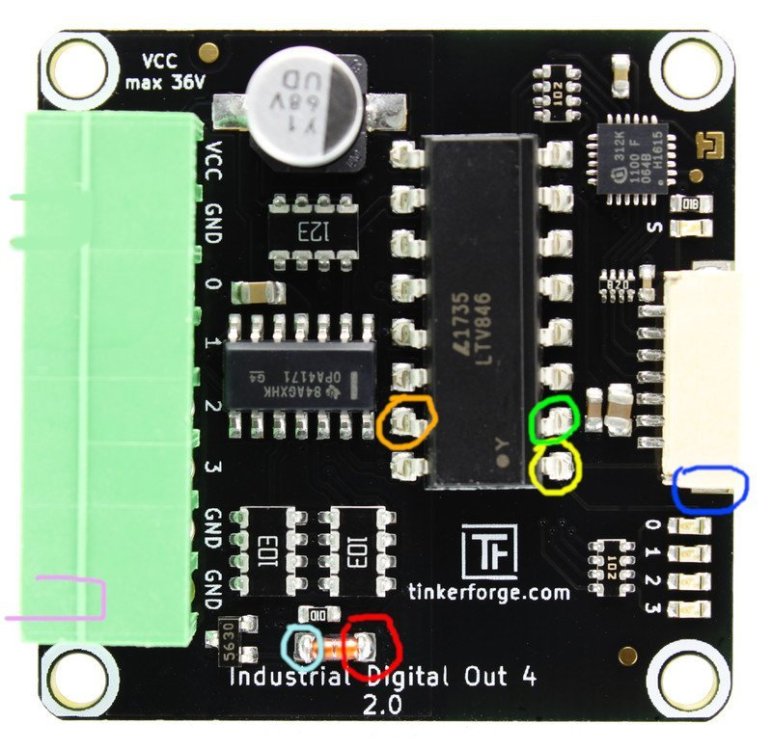

MatzeTF Geschrieben October 16, 2023 at 14:22 Share Geschrieben October 16, 2023 at 14:22 Miss mal zwischen blau und gelb sowie zwischen blau und grün. Blau-gelb sollte immer 3,3 V sein. Blau-grün sollte bei Channel 0 GND 3,3 V sein und bei Channel 0 VCC 2,2 V. Trenne dann mal alle Verbindungen und miss zwischen diesen Kontakten den Widerstand: Orange-rot: Widerstand sollte 0 sein. Rot-türkis: Widerstand sollte 104 kΩ sein. Türkis-lila: (- an lila, + an türkis) Widerstand sollte über 20 MΩ sein. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
yvo Geschrieben October 17, 2023 at 07:39 Autor Share Geschrieben October 17, 2023 at 07:39 Salut MatzeTF Ich habe die verschiedenen Messungen gemacht: blau-gelb: In allen Zuständen eine Spannung von 3,3 V blau-grün: Bei Channel 0 auf GND -> 3.3V Bei Channel 0 auf VCC -> 2.2V Das sieht soweit sehr gut aus. Bei den Messungen der Widerstände muss ich Dir das angehängte Bild zukommen lassen. Da fehlt mir die Kenntnis dies zu interpretieren. Die Verbindung orange-rot gibt aber definitiv 0 Ohm. Hilft Dir das weiter? Mit den besten Grüssen, Yvo Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
MatzeTF Geschrieben October 18, 2023 at 12:04 Share Geschrieben October 18, 2023 at 12:04 In deinem zweiten Post hattest du geschrieben, dass du an dem von dir rot markierten Pin an der Ecke immer VCC gemessen hast. Kannst du das nochmal verifizieren und anschließend bei angeschlossener Spannungsversorgung die Spannung zwischen GND und dem von mir rot markierten Pin an der Diode messen? Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
yvo Geschrieben October 18, 2023 at 12:55 Autor Share Geschrieben October 18, 2023 at 12:55 Salut MatzeTF Jetzt hoffe ich, dass ich Deine Frage richtig verstanden und umgesetzt habe. Skizze angehängt. Bricklet nur via 7Pin-Kabel am Master angeschlossen. Messung Spannung wenn nur via MasterBrick angeschlossen: 0V zwischen rot markiertem Pin und GND beim Anschluss Brick. Spannung von 24V am PowerSupply angelegt. 0V zwischen rot markiertem Pin und GND beim Anschluss Brick. 24V zwischen rot markiertem Pin und GND des PowerSupplys Bei beiden Schaltzuständen von Channel 0. Entspricht der Eingangsspannung am PowerSupply. War dies wie von Dir gewünscht gemessen? Mit den besten Grüssen, Yvo Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
MatzeTF Geschrieben October 18, 2023 at 13:58 Share Geschrieben October 18, 2023 at 13:58 Sorry, das hatte ich schlecht erklärt. Ich hätte gleich ein Bild malen sollen. Bitte einmal das Blaue messen. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
yvo Geschrieben October 18, 2023 at 14:37 Autor Share Geschrieben October 18, 2023 at 14:37 Kein Problem. Ich bin leider ein Elektronik-Analphabet. Folgendes ist gemessen: In der blauen Verbindung messe ich in allen Schaltzuständen 24V (also wie PowerSupply). Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
MatzeTF Geschrieben October 18, 2023 at 15:06 Share Geschrieben October 18, 2023 at 15:06 Also eigentlich kann das nur auftreten, wenn die Versorgungsspannung verpolt ist. Bitte kontrolliere nochmal, ob GND tatsächlich an - angeschlossen ist und VCC and +. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
yvo Geschrieben October 19, 2023 at 11:05 Autor Share Geschrieben October 19, 2023 at 11:05 Das ist in der Tat sehr merkwürdig. Ich habe alles nochmals geprüft und vor allem die Pole des PowerSupply (siehe Foto). Da sehe ich keinen Fehler meines Erachtens. Oder mache ich etwas falsch? Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
borg Geschrieben October 23, 2023 at 13:46 Share Geschrieben October 23, 2023 at 13:46 Bevor wir da jetzt noch ewig rumsuchen: Schick uns einmal eine Email mit der Bestellnummer der Bestellung in der das Bricklet drin war und den Hinweis auf diesen Forenbeitrag, wir schicken dir dann ein neues Bricklet zu. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
