Aaalllssoo :-) Zum Regensensor: Der Regensensor ist an einem IO4 Bricklet angeschlossen. Unten auf dieser Seite findest du die Pinbelegung http://wiki.sven-lindeboom.net/doku.php?id=rain_collector_ii_von_davis Und dann kannst du auch einfach die Umschläge zählen. Windrichtungssensor: Der Windrichtungssensor ist nichts anderes als ein Poti das habe ich an einem AnalogIn angeschlossen, wo ich per Callback die Spannung messe und somit den Widerstandswert berechnen kann. Hier findest du die genaue Umrechnung Widerstand => Grad http://www.davisnet.com/product_documents/weather/spec_sheets/7911_SS.pdf Windmesser: Das ist wieder was fürs IO4 Bricklet da zählst du einfach die Umdrehungen des Sensorst per Callback über eine bestimmte Zeit und Rechnest dann wie im Datenblatt zu sehen die Geschwindigkeit aus. http://www.davisnet.com/product_documents/weather/spec_sheets/7911_SS.pdf Die beiden Davis Sensoren(Regenmesser und Anemometer) haben jeweils ein Kabel mit genau 4 Adern. Die Belegung findest du in den Datenblättern. Ich habe beide Sensoren auf ein IO4 und ein AnalogIn Bricklet laufen. Anbei die Belegung. http://wiki.sven-lindeboom.net/doku.php?id=davis_anschlussbox Codebeispiele kann ich dir gerne auch noch zusenden wenn das hilft. Für den Davis Regensensor kannst du natürlich auch einen von einer anderen Firma nehmen. Solange das ganze mit einer Wippe funktioniert ist das problemlos machbar. Mein erster Versuch war ein ca 20€ teurer Funksensor aus dem Baumarkt. Der ist zwar nicht so genau funktioniert aber nach dem gleichen Prinzip. http://www.sven-lindeboom.net/?page_id=1090 Gruß Sven

Moin Patrick, ja ich gebe dir recht hier ist es ruhig geworden. Das liegt aber nicht daran das das Projekt nicht mehr läuft sondern ehr das ich im Moment nicht ganz so viel Zeit dafür habe. Die Stationen laufen aber weiterhin. Ich bin seit einiger Zeit dabei mal ein bisschen was in NODE JS was zu machen. Das hätte viele Vorteile weil man sich um die meisten Dinge einfach nicht mehr kümmern muss. Jetzt zu deiner Frage: also ich hatte damals folgende Preise für die DAVIS Sensoren: Der Preis für das Anemometer 105,04 € Der Preis für den Raincolletor 63,03 € 180€ für einen finde ich schon sehr viel, gebe ich dir recht. Leider muss ich sagen, dass die DAVIS Sensoren einfach die besten sind. Ich habe schon einige andere probiert nur leider waren die alle nicht so super. Zum Regenmesser: Mein Regenmesser ist auch von DAVIS. Es ist eigentlich genau so wie du beschrieben hast. Der Sensor ist auf einen bestimmten Wert pro Umschlag der Wippe geeicht. Somit kannst du einfach die Impulse zählen und verarbeiten. Ich mache das mit einem IO4 Bricklet und einem Callback. Das klappt sehr gut so. Der Wert berechnet sich dann wie du schon gesagt hast aus Umschlag * ml . Ich hoffe das hilft dir weiter ;-) Sonst immer her mit den Fragen ;-)

Kann mir einer sagen, was das für ein Display auf dem letzen Bild im Shop ist ? Das macht sich ja sehr gut dazu ;-)

Moin moin, ja du hast recht. Du brauchst einen Ort wo die Bedingungen immer gleich sind. Normalerweise macht man sowas mit einen Strahlenschutz. Hier gibt`s ne kleine Anleitung. http://www.sven-lindeboom.net/?page_id=265 Wenn du einen Platz findest der den ganzen Tag von der Sonne nicht erreicht wird geht das für`s erste natürlich auch. Wichtig ist aber auch das sich dort keine warme Luft staut.

Hi Bottesford, you are right. It goes directly to the master brick USB connector.

Hi Bottesford, yes the Davis sensors are realy expensive but after I have tried some other ones I come back to Davis, they are very accurate. If you want to supply your outside stack over the RS485, you can add a forth wire and than it works fine with 5V. It's working fine for me. Pin assignment 1 ---> A 2 ---> B 3 ---> GND 4 ---> + 5V 3 and 4 for supply. If you want to supply it with more than 5V you can use the Step-Down Power Supply.

Hi Bottesford, I have seen the answer from Bastian. If you have any questions about waterproof casing or rain and wind gauge you can ask me in english too. Thats no problem ;-) But I have a question also. Which raingauge you are using? Regards, Sven

Hi batti, ja ich gebe dir Recht, die Davis Sensoren sind recht teuer. Aber ich habe hier schon einige ausprobiert die alle nicht so zuverlässig und gut arbeiten. Preise von vor ca. einem Jahr: Anemometer Art.NR. DAV-6410 beträgt 105,04 € Raincolletor Art.NR. DAV-7852M beträgt 63,03 €

Mir würde zur Wetterstation noch ein Regenmesser sowie Windmesser / Windrichtungssensor einfallen. Im Moment löse ich das über IO4 Bricklets und Analog In Bricklets. Der Umbau wäre also sehr einfach. Wenn man z.B. die Sensoren von Davis nimmt, sind also nur wenige Teile anzupassen.

Moin moin, ich würde mich sehr über Erweiterungen für die Wetterstation freuen. Luft/ Gas Sensoren General Air Quality - z.b. TGS 2600 NO2 Concentration - z.b. MICS-2710 CO Concentration - z.b. MICS-5525 Diese Sensoren würden noch gut zur Wetterstation passen. VOC Sensor CO2 Sensor Ich denke das sind alles Sensoren, die nicht so einen hohen Aufwand bedeuten würden.

So endlich sieht man hier auch mal wieder ein bisschen Fortschritt. Ich habe in der letzten Woche ein Plugin für WetterServer geschrieben. Dieses Plugin leitet die gesammelten Daten regelmäßig an OpenWeatherMap.org weiter. Dort fließen sie dann in ein Wettermodell ein das z.B. auch Vorhersagen möglich macht. Das Plugin ist recht einfach zu installieren(http://wiki.sven-lindeboom.net/doku.php?id=openweathermap_plugin). Man benötigt nur einen Zugang bei OpenWeatherMap.

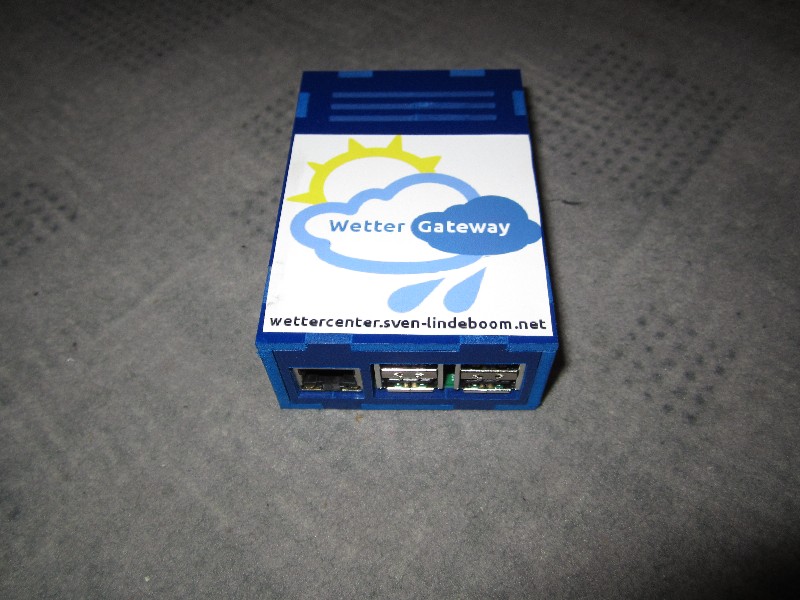

Ich habe in der letzten Zeit mal ein bisschen mit dem Raspberry Pi B+ experimentiert. Die normale B Version braucht ca. 260 bis 300 mA im normalen Betrieb. Die B+ Version ist da ca 60 bis 80mA sparsamer. Ich habe jetzt mal testweise bei meiner Station vor Ort den Pi getauscht. Leider gibt es scheinbar für das neue Modell noch kein Gehäuse. Deswegen habe ich einfach mal eins selber gefräst ;-) Ich werde das ganze jetzt mal beobachten ob es genauso stabil läuft wie der alte.

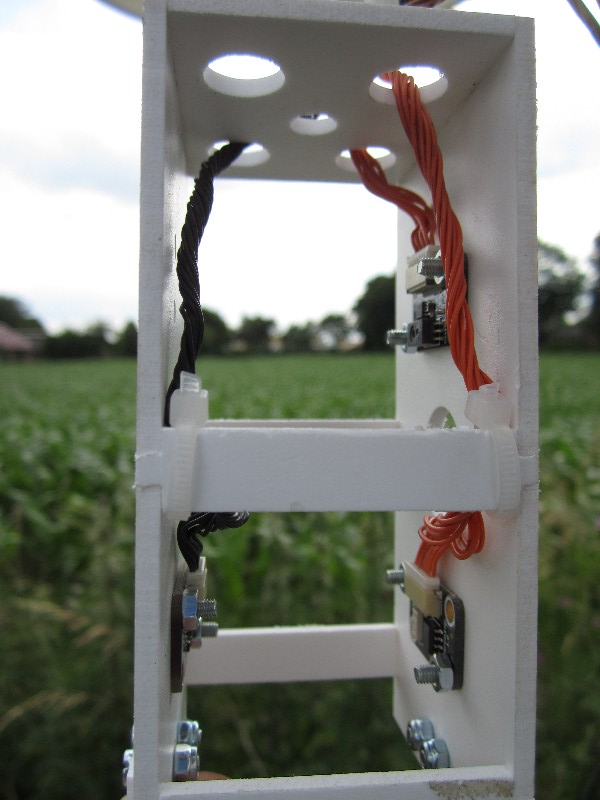

Soo Urlaub vorbei ;-) Jetzt kann es weiter gehen. Ich habe jetzt mal den neuen Strahlenschutz eingebaut und ein bisschen was am ServerManager gemacht. Hier mal ein paar Bilder.

Danke :-) Stimmt langsam ist besser aber wenn ein Kreis mit 15cm Durchmesser auch 15 Minuten dauert dann ist das nicht so super ;-) Aber das lag sicher nicht nur an den Übertragungsraten sondern auch daran das ich Java genutzt habe. Ja dann werde ich das sicher nochmal testen. Ich hoffe ja immer noch auf eine Funktion "StarteAlleStepperGleichzeitig". ;-) Das würde sehr vieles einfacher machen.

Moin Nic, ich habe mir von einiger Zeit eine CNC Fräse selber gebaut(http://www.tinkerunity.org/forum/index.php/topic,863.0.html). Eigentlich wollte ich diese auch mit TF betreiben nur leider wird das ganze dann einfach zu aufwändig und langsam. Es geht da besonders um die Synchronisation der Motoren. Deswegen habe ich es dann kurzerhand auf eine fertige Steuerung umgebaut und seit dem läuft es super. Solche Teile sind dann natürlich super einfach zu realisieren.
